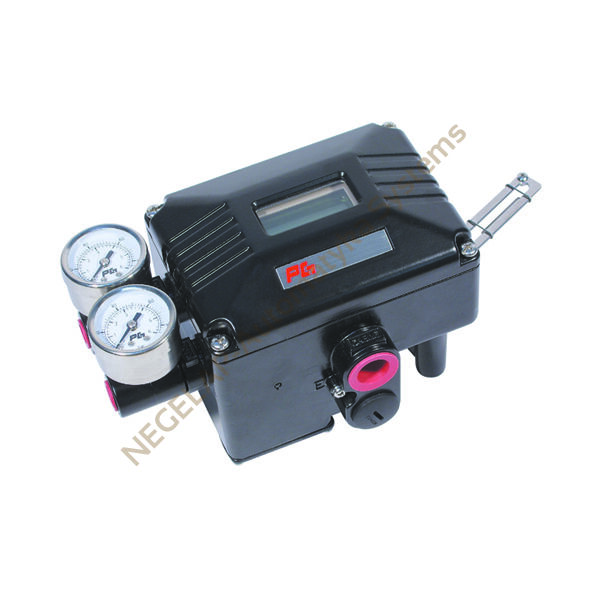

Ustawniki elektropneumatyczne
serii SSL są inteligentnymi elementami wykonawczymi automatyki przemysłowej, przeznaczonymi do sterowania pneumatycznymi siłownikami liniowymi. Mogą być używane we współpracy z liniowymi siłownikami pneumatycznymi, jednostronnego i dwustronnego działania; umożliwiają precyzyjne wysterowanie współpracującym siłownikiem przy użyciu analogowego sygnału sterującego 4...20mA i/lub komunikacji HART. Opcjonalnie ustawniki pozycyjne serii SSL mogą być wyposażone w analogowy sygnał sprzężenia zwrotnego 4...20mA i/lub wyjścia alarmowe. Charakteryzują się m.in. wysoką dokładnością i powtarzalnością,
funkcją auto-kalibracji do zamontowanego napędu; szybkim i precyzyjnym przesterowaniem napędu, sygnałem sterowania 4...20mA, opcjonalnym sygnałem sprzężenia zwrotnego 4...20mA i/lub 2 wyjściami alarmowymi (24VDC), interfejsem komunikacji HART; wersją standardową lub rozdzielną z kablem o długości do 15m; zabudowanymi manometrami ciśnienia zasilania i ciśnienia wyjściowego; możliwością skoku współpracującego napędu w zakresie do 150mm; konfiguracją przy użyciu lokalnych przycisków i wyświetlacza LCD oraz stopniem ochrony obudowy IP66.
- sygnał wejściowy (sterowania): 4...20mA, 2-przew.
- sygnał wyjściowy (sprzężenie zwrotne): 4...20mA, 2-przew.
- sygnał alarmowy: 2 wyjścia alarmowe (24VDC)
- komunikacja: brak lub HART
- liniowość: <0,3% F.S.
- współpracujące napędy: jednostronnego lub dwustronnego działania
- tryb pracy ustawnika: normalny lub rewersyjny
- zakres ruchu: 5...40mm, 5...80mm do max. 150mm
- ciśnienie zasilania: max. 7bar
- pneumatyczny sygnał wyjściowy: 0...100% ciśnienia zasilania
- zużycie powietrza: 1,3 l/min (przy zasil 1,4bar)
- przepływ powietrza: 80 l/min (przy zasil 1,4bar)
- manometry ciśnienia: 2 manometry; zakres 0...6bar lub 0...10bar
- temperatura otoczenia: -30...+70°C
- obsługa: przyciski użytkownika + wyświetlacz LCD
- przyłącza procesowe: G1/4" lub 1/4"NPT (
opcja: złączki pneumatyczne)
- materiał obudowy: odlew aluminium
- stopień ochrony: IP66
- montaż: uchwyt montażowy w dostawie (uchwyt wg IEC 60534-6-1 lub wg wyspecyfikowanego napędu pneumatycznego itp.)
Wersje opcjonalne / akcesoria: wersja w obudowie ognioszczelnej (Ex d IIB+H2 T6 IP66); sygnał sprzężenia zwrotnego 4...20mA, 2 wyjścia alarmowe (24VDC), interfejs komunikacji HART, wersja z rozdzielnym czujnikiem pomiarowym i kablem 3m, 5m, 10m lub 15m (
RSSL), złączki dla przewodów pneumatycznych, miedzianych lub stalowych; filtro-reduktor powietrza zasilającego itp.
Oferujemy dostawę kompletnego zestawu regulacyjnego, składającego się z zaworu wg wymagań użytkownika z zabudowanym napędem pneumatycznym i ustawnikiem elektropneumatycznym. Kompletny zestaw regulacyjny dostarczany jest do klienta jako zmontowany, skalibrowany, przetestowany i gotowy do pracy / użycia.
