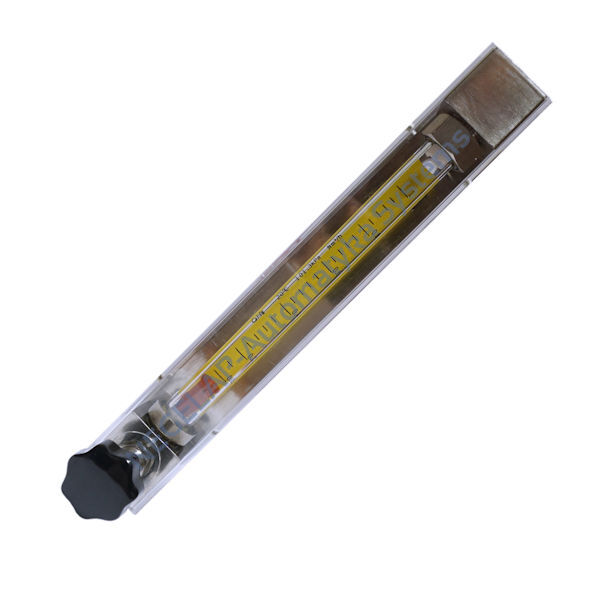

Rotametry ze szklaną rura pomiarową serii NZB są kompaktowymi przyrządami do pomiaru przepływu gazów, cieczy oraz ich mieszanin w wielu aplikacjach laboratoryjnych i przemysłowych itp. Charakteryzują się szeroką gamą wykonań, zakresami pomiarowymi 2,5...25 ml/min do 25...250 l/h dla cieczy lub 0,03...0,3 Nl/min do 0,25...2,5 Nm3/h dla gazów; szeroką gamą wykonań materiałowych oraz wersji wykonań tj. z zaworem regulacyjnym lub bez zaworu; wyjściem alarmowym, wyborem przyłączy procesowych, montażem tablicowym itp.
Modele:
- NZB3: wysokość całkowita 136mm, dokładność 4%
- NZB4, NZB6: wysokość całkowita 234mm, dokładność 1,5 lub 2,5%
- NZB10: wysokość całkowita 238mm, dokładność 1,5 lub 2,5%
- NZB4G, NZB6G: wysokość całkowita 198mm, dokładność 2,5% lub 4%, przyłącza od góry i dołu, brak zaworu; przyłącza 1/4"BSPF
- NZB10G: wysokość całkowita 198mm, dokładność 1,5% lub 2,5%, przyłącza od góry i dołu, brak zaworu; przyłącza 1/2"BSPF
- NZB4F, NZB6F, NZB10F: wysokość całkowita 150mm, dokładność 2,5%, przyłącza 1/4"BSPF; baza i przyłącza z PTFE
- NZB4WB, NZB6WB, NZB10WB: wysokość całkowita 136/160mm, dokładność 2,5%, przyłącza dla rurki fi. 8...11mm
- zakresy pomiarowe: standardowe
+ dla cieczy: 2,5...25 ml/min do 25...250 l/h
+ dla gazów: 0,03...0,3 Nl/min do 0,25...2,5 Nm3/h (zakresy specjalne do 5Nm3/h)
- dynamika zakresu: 1:10
- mierzone media: gazy, cieczy, mieszaniny
- dokładność: 1,5...4%, zależnie od wersji, pływaka i wymagań
- wskaźnik: skala do bezpośredniego odczytu
- zawór regulacyjny: na wlocie lub brak zaworu
- wyjście alarmowe: opcja, wyjście alarmowe (tylko NZB10)
- temperatura procesu: max. 80°C / 120°C
- ciśnienie procesu: max. 10bar (max. 6bar NZB3)
- pływak: stal nierdzewna SS304 / SS316 lub agat
- rura pomiarowa: szkło borokrzemowe
- materiał korpusu / przyłączy: stal nierdzewna SS304, SS316
- przyłącza procesowe: dla węża fi. 8...12mm lub gwint wewnętrzny
Opcjonalnie: specjalne wykonanie przyłączy procesowych (wielkość, typ, norma itp.); skala rury pomiarowej wg wymagań; 1 lub 2 wyjścia alarmowe; przekaźnik pośredniczący dla wyjść alarmowych; wykonanie specjalne wg wymagań klienta itp.
