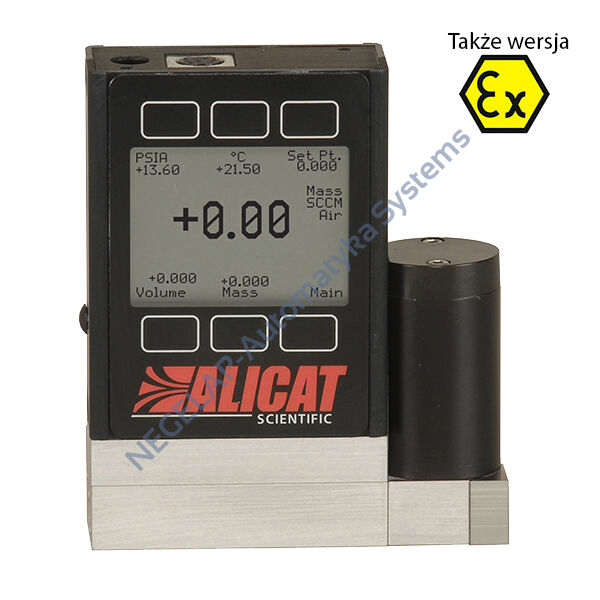

Masowe regulatory przepływu dla gazów serii MC, MCR są inteligentnymi i kompaktowymi przyrządami pomiarowymi, przeznaczonymi do precyzyjnego pomiaru i regulacji przepływu nieagresywnych gazów i/lub ich mieszanin. Charakteryzują się m.in. opatentowaną technologią pomiaru, wysoką dokładnością i powtarzalnością, szerokim zakresem dynamiki; krótkim czasem odpowiedzi (<50ms); wyjściowym i wejściowym sygnałem analogowym mA lub V, interfejsem komunikacji wg wymagań (RS232, RS485, Modbus RTU, Profibus DP, Ethernet/IP, DeviceNet, EtherCAT) oraz w standardzie lokalnym, monochromatycznym wyświetlaczem LCD wskazującym mierzone wartości przepływu masowego / przepływu objętościowego / ciśnienia / temperatury procesu oraz wartość zadaną przepływu. Regulatory przepływu serii MC, MCR posiadają w standardzie wprowadzone charakterystyki 98 gazów i mieszanek gazów + możliwość wprowadzenia własnych 20 mieszanek gazów, umożliwiając wybór / zmianę wymaganego gazu przy użyciu przycisków na froncie obudowy lub z PC przy użyciu interfejsu komunikacji. Dodatkowo wykonywane są one w bardzo szerokim zakresie opcji i wykonań wg wymagań użytkownika. Wartość zadana przepływu może być ustawiona na 3 sposoby: przy użyciu sygnału analogowego (lub potencjometru); po interfejsie komunikacji lub z przycisków na froncie obudowy.
Dostępne wersje regulatorów przepływu dla gazów: dla gazów nieagresywnych (MC / MCR); dla gazów nieagresywnych i ciśnień do 21bar g (MCQ / MCRQ); dla gazów agresywnych (MCS / MCRS); dla gazów nieagresywnych z niskim spadkiem ciśnienia (MCW / MCRW); dla gazów nieagresywnych i kontroli przepływu w dwóch kierunkach (MCD / MCRD); dla gazów agresywnych i kontroli przepływu w dwóch kierunkach (MCDS / MCRDS); dla gazów nieagresywnych z niskim spadkiem ciśnienia i kontroli przepływu w dwóch kierunkach (MCDW / MCRDW); dla gazów nieagresywnych ze zintegrowanym zaworem odcinającym dla aplikacji próżniowych (MCV); dla gazów agresywnych ze zintegrowanym zaworem odcinającym dla aplikacji próżniowych (MCVS).
- zakresy pomiarowe: 0...0,5 mln/min do 0...5000 ln/min
- warunki referenc. kalibracji: 0° / 1013,25mbar (ln/min) lub inne
- dokładność: +/-(0,8% wartości mierzonej + 0,2% F.S.)
- czas odpowiedzi: <50ms, nastawa użytkownika
- dynamika zakresu: 200:1
- sygnał wejściowy / wyjściowy: 0...5VDC; 1...5VDC; 0...10VDC lub 4...20mA
- komunikacja: RS232 (opcja: RS485, Modbus RTU, Profibus DP, Ethernet/IP, DeviceNet, EtherCAT)
- wyświetlacz: LCD, monochromatyczny z podświetleniem, alfanumeryczny (opcja: kolorowy TFT)
- obsługa: przyciski na froncie obudowy lub z PC
- napięcie zasilania: 12...30VDC (15...30VDC dla mA) dla MC; 24...30VDC dla MCR
- temperatura procesu: -10...+60°C (opcja: do 100°C)
- ciśnienie procesu: max. 10bar g (opcja do 21bar g - model MCQ / MCRQ)
- mierzone gazy: predefiniowana w pamięci lista 98 gazów i mieszanek gazów; wybór przez użytkownika
- dodatkowe gazy: możliwość wprowadzenia przez użytkownika do 20 mieszanek gazów
- materiał korpusu: stal nierdzewna AISI302 / AISI303
- uszczelnienie: Viton
- przyłącza procesowe: gwint wewn. 1/8"...2"NPT (zależnie od zakresu) lub złączki zaciskowe
- stopień ochrony: IP40 (opcja IP65)
- przyłącze elektryczne: konektor 8-pin Mini DIN
- certyfikat kalibracji / sprawdzenia zgodnie z NIST w dostawie
Wersje opcjonalne: dokładność +/-(0,4% wartości mierzonej + 0,2% F.S.); warunki referencyjne 25° / 1013,25mbar lub inne; certyfikat kalibracji zgodnie z ISO17025; aprobata ATEX (Ex II 3 G; EEx nA IIC T4); inne przyłącze elektryczne (konektor 6-pin, DB9 lub DB15 itp.); kolorowy wyświetlacz TFT, wskazanie sumatora; inny interfejs komunikacji (RS485, Modbus RTU, Modbus TCP/IP, Profibus DP, Ethernet/IP, DeviceNet, EtherCAT itp.); uszczelnienie EPDM; wersja wysokociśnieniowa do 21bar g (model MCQ / MCRQ); wersja wysokotemperaturowa dla procesu do 100°C; drugie wyjście analogowe; wyjście alarmowe i wiele innych
Akcesoria opcjonalne: kabel podłączeniowy o wymaganej długości; zasilacz 230VAC/24VDC; oprogramowanie do wizualizacji pomiarów lub dla aplikacji mieszania gazów; konwerter USB/RS232 lub USB/RS485; moduł podłączeniowy BB9 dla 9 przyrządów; złączki zaciskowe dla rurek stalowych lub pneumatycznych; zawory precyzyjne; filtry precyzyjne; zdalne moduły zadajnika przepływu itp.
Oferujemy dostawę kompletnego układu mieszania gazów w obudowie naściennej, w oparciu o regulatory masowe przepływu gazów. Układ mieszania gazów może być wyposażony w sterowanie zdalne (panel operatorski lub z PC) lub sterowanie lokalne (panel operatorski).
MIERZONE GAZY:
- W załączniku plik PDF, zawierający listę predefiniowanych w pamięci przyrządu gazów i mieszanek gazów - wybór mierzonego gazu z przycisków lub z PC.
- Przyrządy posiadają dodatkowo funkcję kompozytora mieszanek tj. możliwość wprowadzenia przez użytkownika do 20 własnych mieszanek gazów (max. 5 składników dla mieszanki).
