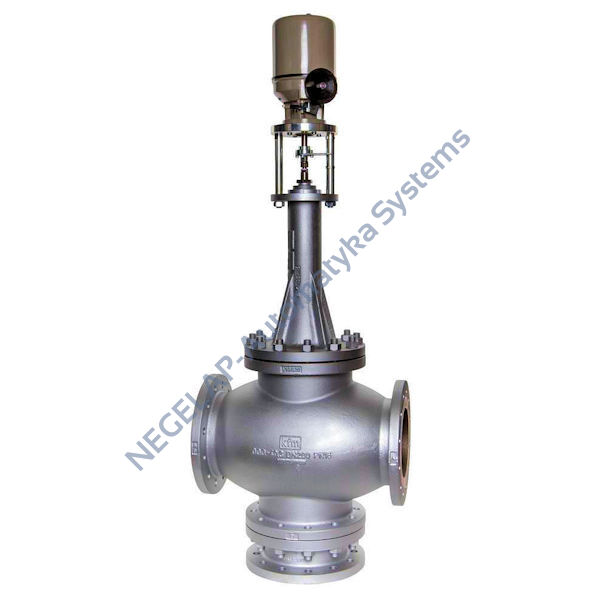

Zawory regulacyjne serii 461420Hf/h są armaturą przeznaczoną do regulacji i mieszania przepływu cieczy, pary lub gazów w instalacjach przemysłowych - w szczególności dla oleju grzewczego. Charakteryzują się kompaktową konstrukcją; wykonaniem jako zawór 3-drogowy z funkcją mieszania; wielkościami DN200; przyłączami kołnierzowymi zgodnie z DIN EN 1092-2; materiałem korpusu GGG-40.3; ciśnieniem nominalnym PN16, charakterystyką przepływu liniową oraz napędem elektrycznym (12kN lub 15kN) z szeroką gamą opcji wykonania.
Dostępne modele zaworów:
- 461420Hf - korpus żeliwo sferoidalne EN-GJS-400-18-LT (GGG-40.3), wielkości DN200, PN16, z napędem 12kN
- 461420Hh - korpus żeliwo sferoidalne EN-GJS-400-18-LT (GGG-40.3), wielkości DN200, PN16, z napędem 15kN
Zawór:
- konfiguracja: zawór 3-drogowy; mieszający
- materiał korpusu: żeliwo sferoidalne GGG-40.3
- uszczelnienie wrzeciona: podwójna ściana i bezpieczna dławnica
- elementy wewnętrzne: stal nierdzewna
- wielkość zaworu: DN200
- przyłącze procesowe: kołnierzowe wg DIN EN 1092-2
- ciśnienie procesu: PN16
- temperatura procesu: max. 350°C
Napęd:
- napęd: elektryczny
- zasilanie: 230VAC (opcja 115VAC, 24VAC, 24VDC lub 400VAC 3-faz.)
- czas przestawienia: 72 / 90 sek. (zależnie od wielkości zaworu)
- siła nacisku: 12kN lub 15kN
- ochrona obudowy napędu: IP65
Opcjonalnie: zintegrowany przetwornik położenia - potencjometr, zintegrowany pozycjoner (0...10V/4...20mA), dodatkowe wyłączniki krańcowe (obciążenia i/lub drogi); zintegrowany regulator procesowy; sygnał analogowy sprzężenia zwrotnego (0...10V/4...20mA); inna prędkość przestawienia napędu; grzałka napędu; współczynnik przepływu Kvs wg wymagań; przyłącza procesowe do spawania; przyłącza kołnierzowe zgodnie z ANSI lub JIS itp.
