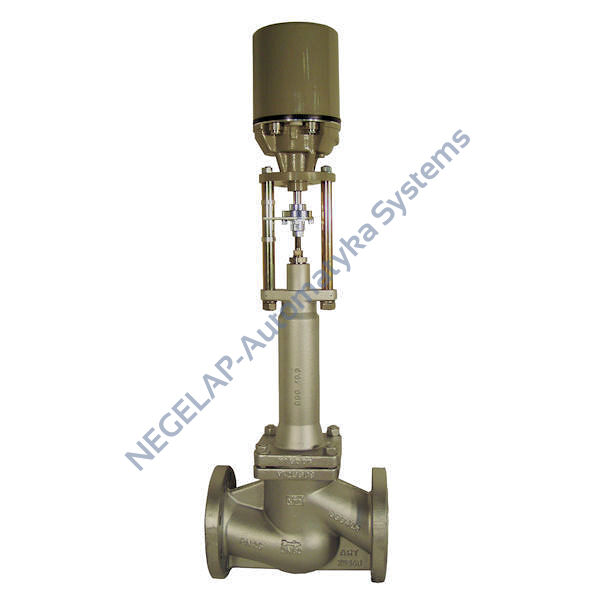

Zawory regulacyjne serii 4514He/f/h, 4515He/f/h są armaturą przeznaczoną do regulacji przepływu i/lub ciśnienia cieczy, pary lub gazów w instalacjach przemysłowych - w szczególności dla oleju grzewczego. Charakteryzują się kompaktową konstrukcją; wykonaniem jako zawór prosty 2-drogowy; wielkościami DN50...DN150; przyłączami kołnierzowymi zgodnie z DIN EN 1092-2; materiałem korpusu GGG-40.3; ciśnieniem nominalnym PN16 lub PN25, charakterystyką przepływu stałoprocentową oraz napędem elektrycznym (8kN, 12kN lub 15kN) z szeroką gamą opcji wykonania.
Dostępne modele zaworów:
- 4514...He - korpus żeliwo sferoidalne EN-GJS-400-18-LT (GGG-40.3), wielkości DN50...DN150, PN16, z napędem 8kN
- 4514...Hf - korpus żeliwo sferoidalne EN-GJS-400-18-LT (GGG-40.3), wielkości DN50...DN150, PN16, z napędem 12kN
- 4514...Hh - korpus żeliwo sferoidalne EN-GJS-400-18-LT (GGG-40.3), wielkości DN50...DN150, PN16, z napędem 15kN
- 4515...He - korpus żeliwo sferoidalne EN-GJS-400-18-LT (GGG-40.3), wielkości DN50...DN150, PN25, z napędem 8kN
-
4515...Hf - korpus żeliwo sferoidalne EN-GJS-400-18-LT (GGG-40.3), wielkości DN50...DN150, PN25, z napędem 12kN
- 4515...Hh - korpus żeliwo sferoidalne EN-GJS-400-18-LT (GGG-40.3), wielkości DN50...DN150, PN25, z napędem 15kN
Zawór:
- konfiguracja: zawór prosty, 2-drogowy; przelotowy
- materiał korpusu: żeliwo sferoidalne GGG-40.3
- uszczelnienie wrzeciona: podwójna ściana i bezpieczna dławnica
- elementy wewnętrzne: stal nierdzewna
- wielkość zaworu: DN50...DN150
- przyłącze procesowe: kołnierzowe wg DIN EN 1092-2
- ciśnienie procesu: PN16 lub PN25
- temperatura procesu: max. 350°C
Napęd:
- napęd: elektryczny
- zasilanie: 230VAC (opcja 115VAC, 24VAC, 24VDC lub 400VAC 3-faz.)
- czas przestawienia: 50 / 60 / 75 sek. (zależnie od wielkości zaworu)
- siła nacisku: 8kN; 12kN lub 15kN
- ochrona obudowy napędu: IP65
Opcjonalnie: zintegrowany przetwornik położenia - potencjometr, zintegrowany pozycjoner (0...10V/4...20mA), dodatkowe wyłączniki krańcowe (obciążenia i/lub drogi); zintegrowany regulator procesowy; sygnał analogowy sprzężenia zwrotnego (0...10V/4...20mA); inna prędkość przestawienia napędu; grzałka napędu; współczynnik przepływu Kvs wg wymagań; przyłącza procesowe do spawania; przyłącza kołnierzowe zgodnie z ANSI lub JIS itp.
