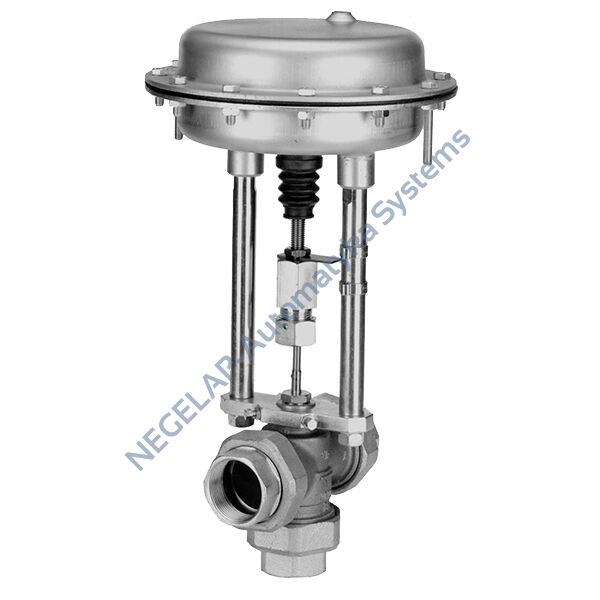

Zawory regulacyjne serii 3812, 3813 są armaturą przeznaczoną do regulacji przepływu i/lub ciśnienia cieczy lub gazów w instalacjach przemysłowych. Charakteryzują się kompaktową konstrukcją; wykonaniem jako zawór prosty 2- lub 3-drogowy (mieszający lub rozdzielający); wielkościami DN15...DN50; przyłączami gwintowanymi; materiałem korpusu brąz CC491K (Rg5); ciśnieniem nominalnym PN16, charakterystyką przepływu stałoprocentową / liniową oraz napędem pneumatycznym z szeroką gamą opcji wykonania.
Dostępne modele zaworów:
- 3812... - korpus brąz CC491K (Rg5), wielkości DN15...DN50 (G1/2"...G2"), PN16, wersja 2-drogowa
- 3813... - korpus brąz CC491K (Rg5), wielkości DN15...DN50 (G1/2"...G2"), PN16, wersja 3-drogowa
Zawór:
- konfiguracja: zawór prosty, 2-drogowy (3812); zawór 3-drogowy; mieszający lub rozdzielajacy (3813)
- materiał korpusu: brąz CC491K (Rg5)
- uszczelnienie wrzeciona: EPDM
- elementy wewnętrzne: stal nierdzewna
- wielkość zaworu: DN15...DN50
- przyłącze procesowe: końcówki z gwintem wewnętrznym
- ciśnienie procesu: PN16
- temperatura procesu: max. 130°C
Napęd:
- napęd: pneumatyczny, membranowy, jednostronnego działania
- powierzchnia membrany: 250cm2
- ciśnienie zasilania: 1,4bar lub 2,8bar lub 5bar
- zakres sygnału sterującego: 0,4...1bar lub 1...1,8bar lub 1,8...3,2bar
- przyłącze powietrza: G1/4"
- ustawnik / pozycjoner: opcjonalnie ustawnik elektropneumatyczny lub pneumatyczny
- ochrona obudowy napędu: IP65
Opcjonalnie: ustawnik pozycyjny pneumatyczny lub elektropneumatyczny; zawór elektromagnetyczny sterujący, filtro-reduktor, wyłączniki krańcowe; przetwornik położenia; wzmacniacz powietrza; zawór blokujący; współczynnik przepływu Kvs wg wymagań; przyłącza procesowe do spawania itp.
