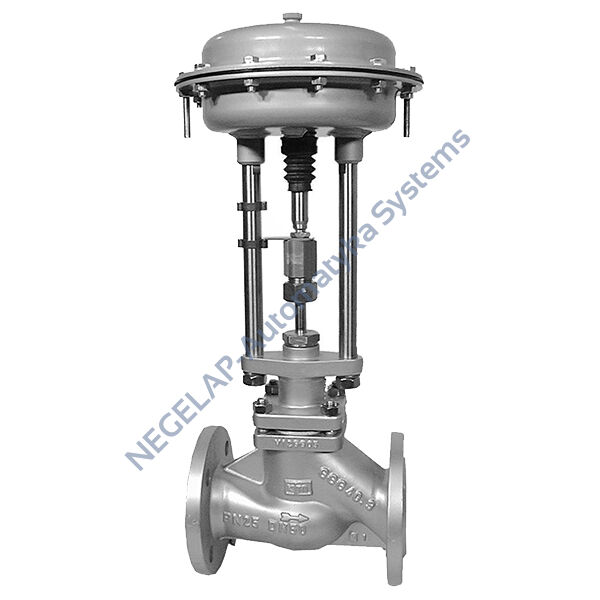

Zawory regulacyjne serii 3214red1, 3215red1 są armaturą przeznaczoną do regulacji przepływu i/lub ciśnienia cieczy, pary lub gazów w instalacjach przemysłowych. Charakteryzują się kompaktową konstrukcją; wykonaniem jako zawór prosty 2-drogowy; zredukowanym współczynnikiem Kvs (w odróżnieniu do zaworów 3214, 3215), wielkościami DN15...DN50; przyłączami kołnierzowymi zgodnie z DIN EN 1092-2; materiałem korpusu GGG-40.3; ciśnieniem nominalnym PN16 lub PN25, charakterystyką przepływu stałoprocentową oraz napędem pneumatycznym z szeroką gamą opcji wykonania.
Dostępne modele zaworów:
- 3214...red1 - korpus żeliwo sferoidalne EN-GJS-400-18-LT (GGG-40.3), wielkości DN15...DN50, ciśnienie nominalne PN16
- 3215...red1 - korpus żeliwo sferoidalne EN-GJS-400-18-LT (GGG-40.3), wielkości DN15...DN50, ciśnienie nominalne PN25
Zawór:
- konfiguracja: zawór prosty, 2-drogowy; przelotowy
- materiał korpusu: żeliwo sferoidalne GGG-40.3
- uszczelnienie wrzeciona: PTFE-V lub uszczelnienie grafitowe
- elementy wewnętrzne: stal nierdzewna
- wielkość zaworu: DN15...DN50
- przyłącze procesowe: kołnierzowe wg DIN EN 1092-2
- ciśnienie procesu: PN16 lub PN25
- temperatura procesu: max. 250°C (max. 350°C dla uszczelnienia grafit)
Napęd:
- napęd: pneumatyczny, membranowy, jednostronnego działania
- powierzchnia membrany: 250cm2
- ciśnienie zasilania: 1,6bar lub 3bar lub 6bar
- zakres sygnału sterującego: 0,4...1,2bar lub 1...2,0bar lub 2...4,0bar
- przyłącze powietrza: G1/4"
- ustawnik / pozycjoner: opcjonalnie ustawnik elektropneumatyczny lub pneumatyczny
- ochrona obudowy napędu: IP65
Opcjonalnie: ustawnik pozycyjny pneumatyczny lub elektropneumatyczny; zawór elektromagnetyczny sterujący, filtro-reduktor, wyłączniki krańcowe; przetwornik położenia; wzmacniacz powietrza; zawór blokujący; dodatkowy napęd ręczny; współczynnik przepływu Kvs wg wymagań; przyłącza procesowe do spawania; przyłącza kołnierzowe zgodnie z ANSI lub JIS itp.
